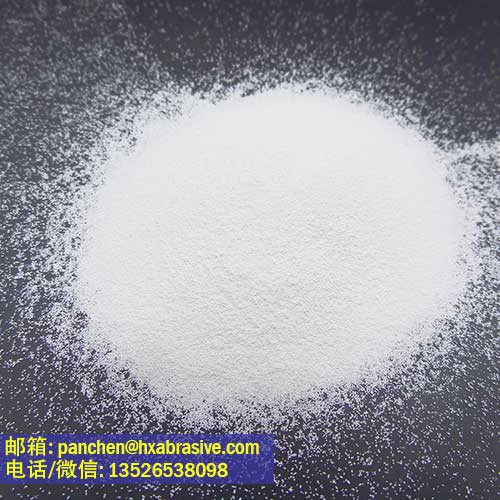

航空钛合金叶片喷丸用陶瓷丸AZB150硅酸锆陶瓷微球0.125-0.25mm
【产品名称】：陶瓷丸AZB150
【别称】：陶瓷砂,硅酸锆陶瓷微球,航空陶瓷喷丸,航空陶瓷丸料
【英文名称】：Shot blasting media, Ceramic shot, Ceramic bead, Peening media ceramic shot AZB150, Ceramic shot for peening,Zirconia Beads Z150
【标准】：SAE AMS 2431-7 /1

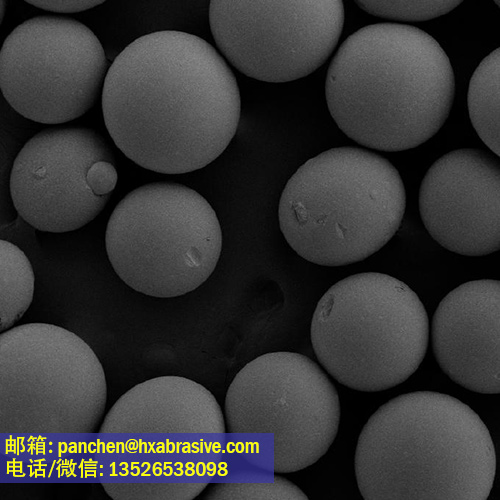

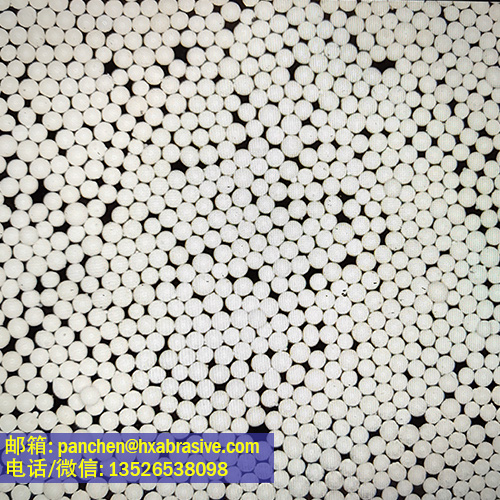

AZB150 硅酸锆陶瓷丸，粒径区间0.125–0.25mm，是航空钛合金叶片表面强化喷丸工艺专用介质。原料为低硅澳洲锆英砂，经电熔喷吹成型，颗粒呈完整球形，球形度高，无色斑，颗粒，卫星球比例很低。产品硬度适中、密度高、抗破碎能力强，喷丸作业中粉尘少，使用寿命远高于玻璃珠，可稳定输出均匀压应力层，满足航空钛合金叶片喷丸强化、提高疲劳强度、抑制裂纹扩展的需求。球形度高、尺寸分布集中，喷丸后叶片表面粗糙度可控，不会损伤精密型面；化学性质稳定，不与钛合金发生反应，无渗碳、污染风险，适配航空高端零部件严苛质量检测标准。多用于航空发动机钛合金风扇叶片、压气机叶片的精密喷丸强化，也可用于其他航空精密构件的可控喷丸成型与应力强化。
航空钛合金叶片喷丸用陶瓷丸AZB150硅酸锆陶瓷微球0.125-0.25mm的优点：
1. 高强度、耐磨。
2. 很高的硬度和密度。陶瓷丸硬度高，维氏硬度（显微硬度）高达700HV，洛氏硬度高达60HRC。
3. 无粉尘、高耐磨性和高强度使陶瓷丸在喷砂过程中不易破碎。
4. 喷砂效果好，表面光洁度高。使用陶瓷丸喷砂可获得光滑的缎面光泽。
5. 喷砂效率高，使用寿命长。
6. 良好的真圆度和球形度。
航空钛合金叶片喷丸用陶瓷丸AZB150硅酸锆陶瓷微球0.125-0.25mm的化学成分：
成分 | 典型含量（%） | 标准含量（%） |
ZrO2 | 63.80 | 60-70 |
SiO2 | 26.82 | 28-33 |
AL2O3 | 9.08 | Max 10 |
Fe2O3 | 0.03 | Max 0.1 |
TiO2 | 0.24 | Max 0.4% |
航空钛合金叶片喷丸用陶瓷丸AZB150硅酸锆陶瓷微球0.125-0.25mm的物理指标：
莫氏硬度Mohs Hardness | 7.0 |
维氏硬度/洛氏硬度Vickers Hardness/ Rockwell hardness | 700HV/60HRC |
比重Specific gravity | 3.85g/cm3 |
堆积密度Bulk density | 2.2-2.3g/cm3 |
产品型号：
型号 | 粒径 | 颗粒分布占比 | 球形度 ≥ 0.8 的占比 |
AZB100 | ＞0.180 mm | 0-0.5% | ≥80% |
0.150-0.180 mm | 0-5% | ||
0.106-0.150 mm | 0-81.5% | ||
0.063-0.106 mm | 0-10% | ||
＜0.063 mm | 0-3% | ||
AZB150 | ＞0.250 mm | 0-0.5% | ≥80% |
0.212-0.250 mm | 0-5% | ||
0.150-0.212 mm | 0-81.5% | ||
0.125-0.150 mm | 0-10% | ||
＜0.125 mm | 0-3% | ||
AZB210 | ＞0.355 mm | 0-0.5% | ≥80% |
0.300-0.355 mm | 0-5% | ||
0.212-0.300 mm | 0-81.5% | ||
0.180-0.212 mm | 0-10% | ||
＜0.180 mm | 0-3% | ||
AZB300 | ＞0.500 mm | 0-0.5% | ≥70% |
0.425-0.500 mm | 0-5% | ||
0.300-0.425 mm | 0-81.5% | ||
0.250-0.300 mm | 0-10% | ||
＜0.250 mm | 0-3% | ||
AZB425 | ＞0.710 mm | 0-0.5% | ≥70% |
0.600-0.710 mm | 0-5% | ||
0.425-0.600 mm | 0-81.5% | ||
0.300-0.425 mm | 0-10% | ||
＜0.300 mm | 0-3% | ||
AZB600 | ＞1.000 mm | 0-0.5% | ≥65% |
0.850-1.000 mm | 0-5% | ||
0.600-0.850 mm | 0-81.5% | ||
0.425-0.600 mm | 0-10% | ||
＜0.425 mm | 0-3% | ||
AZB850 | ＞1.400 mm | 0-0.5% | ≥65% |
1.180-1.400 mm | 0-5% | ||
0.850-1.180 mm | 0-81.5% | ||
0.710-0.850 mm | 0-10% | ||
＜0.710 mm | 0-3% |
用途：
1. 用于飞机水平、垂直尾翼的喷丸成形，以及机身蒙皮结构件的喷丸强化，提高零件的疲劳寿命。
2. 用于高温高载单晶叶片的表面喷丸强化，有效抑制叶片表面微裂纹的扩展和点蚀，可提高航空发动机叶片的疲劳寿命20%以上。
3. 用于飞机起落架高强度钢喷丸强化，有效提高起落架表面硬度和残余压应力。常用于二次喷丸强化，降低起落架表面粗糙度。
产品包装：
常见问题：
问：贵公司生产的陶瓷喷丸符合SAE AMS 2431-7 /1 航空标准吗？答：航空标准对陶瓷丸的化学成分、粒径分布、外观、形状、硬度、密度有明确的范围要求，海旭磨料对生产的航空陶瓷喷丸严格按照该标准进行生产和检验。
问：航空陶瓷喷丸用陶瓷砂与表面处理喷砂用的陶瓷砂有什么区别？ 答：航空陶瓷喷丸是将常规的陶瓷砂进行粒度、圆度等进行精选后制成的，表面处理用陶瓷砂没有经过特殊精选。
