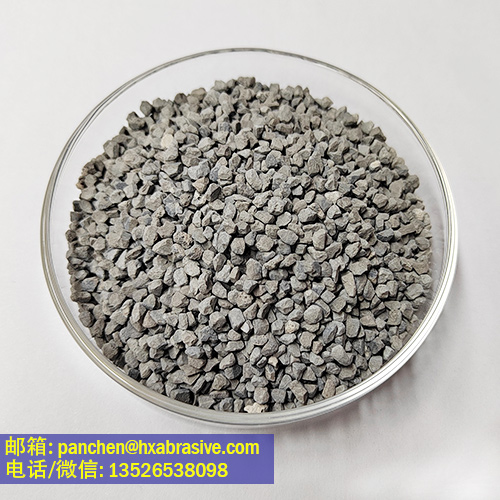

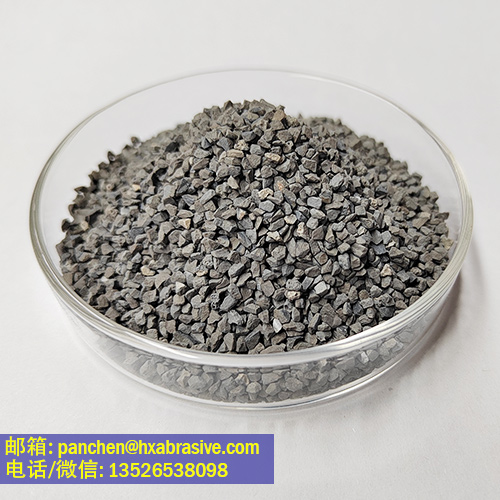

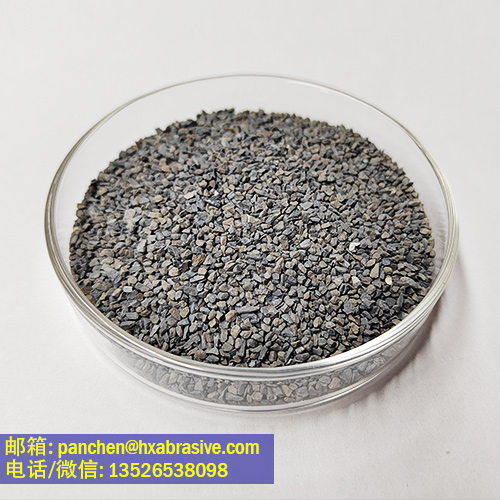

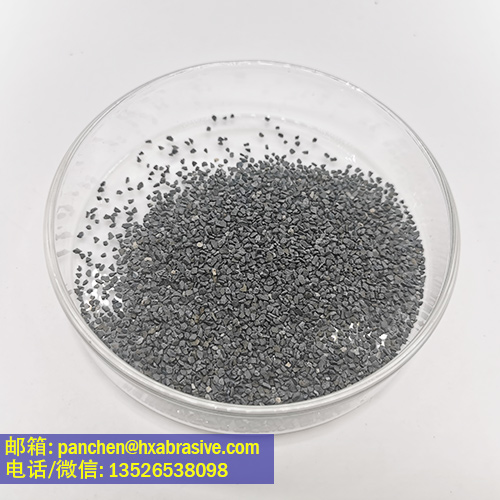

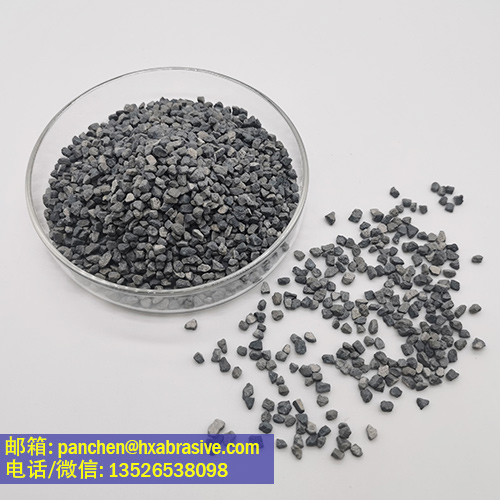

25含量锆刚玉磨料F12-F24目
【产品名称】：锆刚玉
【别称】：锆刚玉磨料，电熔氧化锆磨料
【英文名称】：Zirconia Fused Alumina, Zirconium fused alumina, ZFA, Zirconia corundum, Electrocorundum 38A
【CAS号】：1314-23-4
【HS编码】：2818109000
25含量锆刚玉磨料F12-F24目是一种独特的磨料，具有持久的磨削性能。它不仅适用于耐磨部件和喷砂，尤其适用于重型砂轮、无心砂轮和重载切割片等砂轮。
ZA25 锆刚玉采用电熔工艺，由锆材和氧化铝制成。锆和氧化铝元素充分混合，形成一种晶体尺寸小、结构致密的晶体。这种特殊的结构使 ZA25 磨料具有极高的耐用性。
25含量锆刚玉磨料F12-F24目产品特点:
1. 优异的韧性和自锐性。
2. 晶体尺寸小，仅为10-20微米。这使得氧化锆磨料具有更长的使用寿命。
3. 即使在重负荷条件下也能保持高强度。
25含量锆刚玉磨料F12-F24目化学成分：
项目 | 含量 (%) |
AL2O3 | 70-72% |
ZrO2 | 22-26% |
TiO2 | Max 0.8% |
Fe2O3 | Max 0.3% |
SiO2 | Max 0.8% |
Y2O3 | Max 1.0% |
25含量锆刚玉磨料F12-F24目的物理指标：:
项目 | 指标 |
比重Specific Gravity | 4.30g/cm3 |
堆积密度Bulk density(LPD) | 1.85-2.30g/cm3 |
维氏硬度Vicker hardness(100g Load) | 20 GPa |
熔点Melting Point | 1940°C |
晶体形态Particle shape | 单斜四方晶系Monoclinical tetragonal |
酸碱反应Reaction with acid and alkali | 无NO |
碳化反应Reaction with carbon | 1650 °C 开始碳化Forming carbide since 1650 °C |
晶体尺寸Crystal Size | ≤20μm |
使用温度 | 1600 °C以下 |
颜色Color | 灰色Gray |
比热容Specific heat capacity(cal/g.C) | 0.2205(50-500°C) |
导热系数Heat conductivity | 0.2718 cal/cm2.sec. °C |
线性膨胀系数Linear expansivity (X10-6) | 6.82(100-700°C) |
产品用途：
1. 固结磨料：
2. 用于生产重型砂轮、荒料砂轮、轨道修磨砂轮、切割片以及高档树脂结合剂砂轮、无心砂轮。
3. 用于研磨和切割难磨材料的磨料。
4. 用于生产高端切割片、砂轮、抛光轮等的原材料。
5. 用于生产耐磨锤、耐磨辊等耐磨产品。
6. 用于喷砂和表面处理，适用于大理石、超硬钢和其他合金。
7. 用于高级耐火材料，制造氧化锆耐火砖等。
25含量锆刚玉粒度和堆积密度：
F grit | Mean size(um) | Bulk density(g/cm3) |
F8 | 2460 | 2.24-2.32 |
F10 | 2085 | 2.19-2.26 |
F12 | 1765 | 2.16-2.24 |
F14 | 1470 | 2.14-2.19 |
F16 | 1230 | 2.12-2.18 |
F20 | 1040 | 2.03-2.16 |
F22 | 885 | 2.02-2.13 |
F24 | 745 | 2.00-2.10 |
F30 | 625 | 1.97-2.06 |
F36 | 525 | 1.95-2.02 |
F40 | 438 | 1.93-1.99 |
F46 | 370 | 1.92-1.98 |
F54 | 310 | 1.90-1.98 |
F60 | 260 | 1.88-1.96 |
F70 | 218 | 1.86-1.97 |
F80 | 185 | 1.85-1.96 |
F90 | 154 | 1.83-1.94 |
F100 | 129 | 1.82-1.95 |
F120 | 109 | 1.82-1.93 |
F150 | 82 | 1.80-1.92 |
F180 | 69 | 1.78-1.90 |
F220 | 58 | 1.80-1.90 |
