钙稳定氧化锆（CSZ）细粉用于钛合金精密铸造型壳面层涂料的优势
钛、镍基高温合金、活性特种合金熔融状态化学活性极强，高温下极易与硅、氧化铝、游离二氧化硅发生界面反应，产生粘砂、α脆化层、表面夹杂、气孔、麻点缺陷；
锆英粉含大量游离SiO₂，白刚玉（Al₂O₃）高温可与钛液生成钛铝氧化物，二者均会污染铸件。钙稳定氧化锆粉末是以CaO稳定单斜氧化锆，彻底消除氧化锆2370℃相变体积突变，
主相为立方氧化锆，无游离硅、无氧化铝，是适配活性合金的惰性耐火粉料。
钙稳定氧化锆粉末用于精密铸造的优势：
1. 极致化学惰性，杜绝钛合金表面脆化层（最核心优势）
熔融钛会优先还原SiO₂、Al₂O₃：
- 与锆英粉（ZrSiO₄）：Ti + SiO₂ → TiO + Si，硅元素渗入铸件表层形成脆性富硅α层，后续加工易开裂、疲劳强度大幅下降；同时生成低熔点硅酸盐，严重粘砂。
- 与白刚玉（Al₂O₃）：高温发生固相反应生成钛铝尖晶石，铸件表面形成硬脆氧化夹杂，打磨量大，薄壁件易缺肉、尺寸超差。
钙稳定氧化锆不与钛、镍基、铌合金熔体发生任何高温界面反应，无脆化层、无金属元素渗透，铸件表面纯净，力学性能不受面层污染，航空精密叶片、结构件必用。
2. 无相变、热膨胀线性稳定，保障型壳尺寸精度
纯氧化锆单斜↔四方相变伴随3%~5%体积骤胀骤缩，面层易开裂、起皮、掉粉。
CaO作为稳定剂锁住立方晶相，0~1700℃全程无相变，热膨胀系数均匀且低：
1. 焙烧、浇注、冷却全过程面层不开裂、不剥落；
2. 型壳整体变形极小，铸件线性尺寸公差稳定，高精度薄壁、复杂曲面铸件尺寸一致性大幅提升；
3. 不会因面层裂纹造成金属渗透、飞边毛刺，减少后续打磨修型工序。
3. 耐火度超高，抗高温冲刷、抗金属熔蚀
钙稳定氧化锆熔点≈2700℃，远高于钛合金浇注温度（1600~1720℃），高温载荷下不软化、不蠕变；
面层抗高温钛液冲刷能力极强，浇注时不会出现面层冲蚀、掉砂，铸件内腔光滑无砂眼、凹陷缺陷；
对比锆英粉（分解温度1540℃，超过即分解出SiO₂），高温工况稳定性碾压锆英体系。
4. 超细粉料悬浮性好，面层致密光滑，大幅提升铸件表面光洁度
常用CSZ粉粒度1~3μm，颗粒细腻、粒度分布窄，在硅溶胶、醇基粘结剂浆料中悬浮稳定，不分层、不沉降：
1. 挂涂后形成极致致密无孔隙面层，无微小气孔凹坑；
2. 铸件表面粗糙度Ra值极低，无需粗打磨，抛光工时降低60%以上；

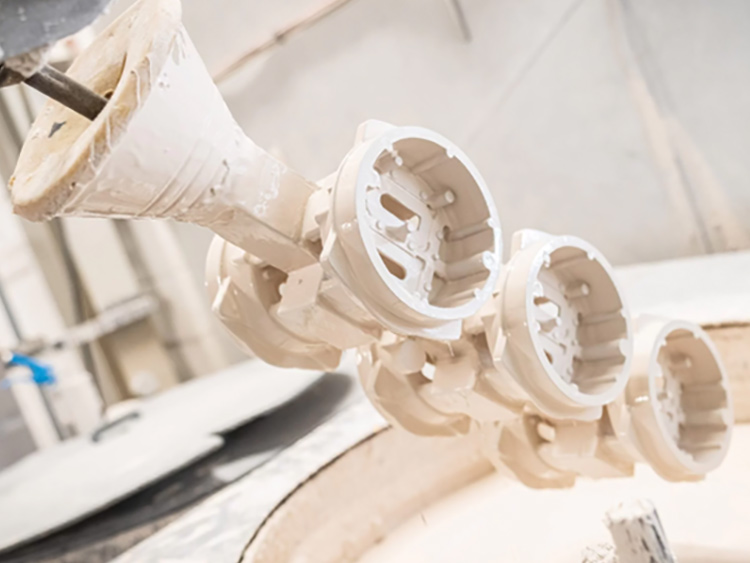

3. 复杂流道、细小叶片叶型、薄壁窄缝均可完整挂涂，无露壳、无局部涂层薄厚不均问题。
5. 抗热震性能优异，适合快速焙烧、批量连续生产
立方相CSZ热导率低、热应力缓冲能力强，型壳从室温快速升温至1700℃不会出现面层网状裂纹；
批量流水线生产，升温速率可提高，报废率显著下降，适合航空件大批量精密铸造。
6. 脱壳性能适中，无残粉附着
浇注冷却后，CSZ面层与钛铸件无冶金结合，敲壳、碱爆脱壳后表面无耐火粉料嵌附，不会产生硬质夹杂，避免后续机加工刀具异常磨损。
和锆英粉、白刚玉粉逐项对比，独有差异化优势
1. 对比锆英粉
化学相容性独有优势
锆英粉高温分解产生游离二氧化硅，只适配碳钢、不锈钢；完全不能用于钛合金，会造成致命脆化层。CSZ不含硅，是钛合金铸造唯一安全锆系面层粉料。
高温稳定性差异
锆英1540℃开始分解，高温浇注环境下持续释放活性硅，面层软化、强度下降；CSZ2700℃才熔融，高温下结构完整稳定。
尺寸精度控制差异
锆英粉涂层高温分解伴随体积收缩，型壳易变形，铸件尺寸波动大；CSZ无相变、膨胀稳定，铸件尺寸公差可控在±0.02mm内，满足航空精密件图纸要求。
铸件表面质量差距
锆英分解生成玻璃相粘砂，铸件表面麻点、粗糙，必须大量打磨；CSZ不产生低熔点相，无粘砂，表面光洁度一级。
2. 对比白刚玉粉
抗钛液侵蚀独有优势
熔融钛会还原氧化铝生成钛铝氧化物夹杂，铸件表面硬皮，疲劳性能衰减；CSZ不与钛反应，铸件基体成分纯净，无损力学指标。
热膨胀匹配性优势
白刚玉热膨胀系数偏高，冷热循环下面层易开裂、起皮；CSZ热膨胀更低、更平缓，复杂薄壁型壳不易开裂漏钢水。
致密性与表面效果
同粒度下，CSZ球形晶粒填充性优于棱角白刚玉，面层致密度更高；白刚玉颗粒棱角多，涂层存在微小间隙，易渗金属产生细微飞边。
高温强度
1700℃高温下白刚玉面层易蠕变塌陷，CSZ刚性更强，大型厚壁钛合金铸件浇注时型壳不变形。
钙稳定氧化锆对铸件精度、铸件质量的直接影响
全程无相变，无剧烈体积胀缩，型壳内腔轮廓稳定，叶片叶型、薄壁结构、小孔、复杂曲面尺寸偏差极小，批量产品尺寸一致性高；
面层不开裂、无金属渗透，无飞边、毛刺、局部增厚缺陷，减少修磨带来的人工尺寸误差；
涂层致密均匀，各处涂层厚度统一，不会因局部涂层过厚/过薄导致铸件局部尺寸偏量。
