等离子APS喷涂用钇稳定氧化锆喷涂粉22-63um
【中文名称】：钇稳定氧化锆粉末, 8YSZ氧化锆喷涂粉
【英文名称】：Yttria Stabilized Zirconia Powder（YSZ powder）
【CAS】: 1314-23-4
等离子APS喷涂用钇稳定氧化锆喷涂粉22-63um是一种用于热喷涂（如等离子喷涂、火焰喷涂、HVOF 等）的高性能陶瓷粉末，主要由氧化锆（ZrO₂）和一定比例的氧化钇（Y₂O₃）组成。氧化钇的作用是 “稳定” 氧化锆的晶体结构，使其在高温下不会发生剧烈相变，从而保持优良的热稳定性和力学性能。
氧化锆是一种具有高强度、高硬度和耐热性的陶瓷材料。然而，纯氧化锆呈现单斜相。该相在1100°C时会发生相变和体积膨胀，导致其物理性质不稳定。为了改善氧化锆的物理性能，需要添加稀土元素或碱土元素，例如氧化钇、氧化钆、氧化镁和氧化钙，以保持稳定的物理和化学性质。氧化钇（Y2O3）是用于稳定氧化锆的最常用稳定剂之一。通过添加氧化钇，氧化锆会转变为稳定的立方氧化锆结构。这提高了其在高温下的抗损伤能力和抗弯强度。
等离子APS喷涂用钇稳定氧化锆喷涂粉22-63um技术指标：
主要化学成分Main Chemical | ZrO2:90-92% Y2O3:7-8% |
CAS号CAS NO. | 114168-16-0 |
熔点Melting point | ≥2600 ° |
摩尔质量molecular weight | 349.03 g/mol |
颜色Color | 白色或黄色White or yellow |
等离子APS喷涂用钇稳定氧化锆喷涂粉22-63um化学成分
SPEC. | ZrO2+HfO2 | SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | Y2O3 |
8YSZP | ≥90 | ≤0.20 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-8 |
8YSZ04 | ≥90 | ≤0.50 | ≤0.50 | ≤0.05 | ≤0.20 | ≤0.05 | ≤0.05 | 7-9 |
8YSZ05 | ≥90 | ≤0.50 | ≤0.20 | ≤0.05 | ≤0.40 | ≤0.20 | ≤0.05 | 7-8 |
8YSZH | ≥90 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-9 |
8YSZS | ≥90 | ≤0.20 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-8 |
等离子APS喷涂用钇稳定氧化锆喷涂粉22-63um的物理指标：
型号SPEC. | 单斜相占比 Monoclinic phase ratio | 颜色Color | 堆积密度Bulk Density |
8YSZP | ≤10 | 白色White | 1.8-2.2 g/cm3 |
8YSZ04 | ≤10 | 黄色Yellow | 1.8-2.2 g/cm3 |
8YSZ05 | ≤20 | 棕黄色Brown Yellow | 2.2-2.5 g/cm3 |
8YSZH | ≤20 | 白色White | 1.8-2.4 g/cm3 |
8YSZS | ≤6 | 白色White | 2.3-2.9 g/cm3 |
等离子APS喷涂用钇稳定氧化锆喷涂粉22-63um产品用途：
1. 用于长期反复热冲击环境，如烧结板、钢包、高端MLCC电容材料烧结坩埚涂层。
2. 热障涂层TBC（Thermal Barrier Coatings）涂层喷涂材料 适用于严酷、长时间的热冲击环境，涂层寿命极长。主要用于涂层航空涡轮叶片和重载燃气轮机叶片。在重载燃气轮机叶片核心高温区（1200℃）的热冲击侵蚀下，寿命超过-年。
3. 适用于标准孔隙率（体积百分比4-12%）涡轮热部件或其他部件的热防护涂层，最高使用温度可达1350℃。
产品包装;
常见问题FAQ:
问： 钇稳定氧化锆喷涂粉的生产工艺跟Metco 204系列一样吗？
答：我司生产的钇稳定氧化锆喷涂粉采用团聚加烧结方法制成，与美科Metco氧化锆喷涂粉的生产工艺不同，但是品质可以完全代替。

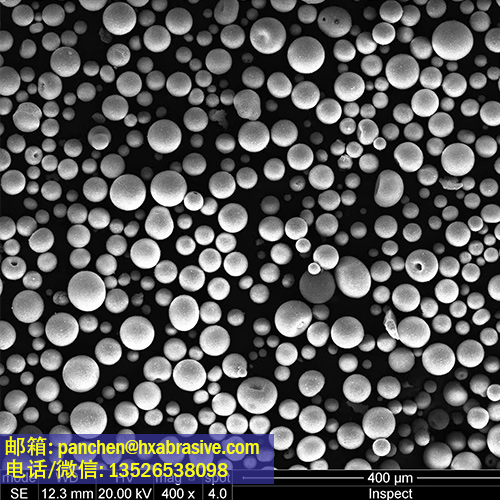

问：8YSZ钇稳定氧化锆喷涂粉的球形颗粒是什么形貌？
答：8YSZ钇稳定氧化锆喷涂粉为球形颗粒，它是半空心的状态。
问：钇稳定氧化锆喷涂粉试用于什么喷涂工艺？
答：钇稳定氧化锆喷涂粉通常适用于APS等离子热喷涂工艺。
