航空陶瓷喷丸的技术指标要求有哪些？
航空陶瓷喷丸（Ceramic Shot Peening for Aerospace），是航空高端冷加工表面强化工艺：使用球形氧化锆基陶瓷弹丸（硅酸锆 / 钇稳定氧化锆陶瓷珠，符合 AMS 2431/7 航空规范），高速击打钛合金、高温合金、铝合金等航空关键零件表面，使表层发生可控塑性变形，在材料近表层形成一层稳定的残余压应力层，抑制疲劳裂纹萌生、提升零件疲劳寿命与抗应力腐蚀能力。 它不只是简单的表面打磨清理，属于受控的精密改性强化工艺，执行 NADCAP 航空质量管控标准。
高速球形陶瓷珠撞击工件，每个冲击点形成微小凹坑；撞击位置金属发生塑性形变，周边弹性基体回弹约束变形区，最终在零件表层 0.1–0.8 mm 深度形成均匀残余压应力，抵消零件服役时产生的拉应力，延缓裂纹扩展，大幅提升交变载荷下的使用寿命。
航空陶瓷喷丸的技术指标要求如下：
粒度分布
型号 | 粒径 | 颗粒分布占比 |
Z100 | ＞0.180 mm | 0-0.5% |
0.150-0.180 mm | 0-5% | |
0.106-0.150 mm | 0-81.5% | |
0.063-0.106 mm | 0-10% | |
＜0.063 mm | 0-3% | |
Z150 | ＞0.250 mm | 0-0.5% |
0.212-0.250 mm | 0-5% | |
0.150-0.212 mm | 0-81.5% | |
0.125-0.150 mm | 0-10% | |
＜0.125 mm | 0-3% | |
Z210 | ＞0.355 mm | 0-0.5% |
0.300-0.355 mm | 0-5% | |
0.212-0.300 mm | 0-81.5% | |
0.180-0.212 mm | 0-10% | |
＜0.180 mm | 0-3% | |
Z300 | ＞0.500 mm | 0-0.5% |
0.425-0.500 mm | 0-5% | |
0.300-0.425 mm | 0-81.5% | |
0.250-0.300 mm | 0-10% | |
＜0.250 mm | 0-3% | |
Z425 | ＞0.710 mm | 0-0.5% |
0.600-0.710 mm | 0-5% | |
0.425-0.600 mm | 0-81.5% | |
0.300-0.425 mm | 0-10% | |
＜0.300 mm | 0-3% | |
Z600 | ＞1.000 mm | 0-0.5% |
0.850-1.000 mm | 0-5% | |
0.600-0.850 mm | 0-81.5% | |
0.425-0.600 mm | 0-10% | |
＜0.425 mm | 0-3% | |
Z850 | ＞1.400 mm | 0-0.5% |
1.180-1.400 mm | 0-5% | |
0.850-1.180 mm | 0-81.5% | |
0.710-0.850 mm | 0-10% | |
＜0.710 mm | 0-3% |
2. 化学成分、硬度、密度、颗粒形状等：
项目 | 明细 | AZB850 | AZB600 | AZB425 | AZB300 | AZB210 | AZB150 | AZB100 |
化学成分 | ZrO2 | 60-70% | ||||||
SiO2 | 28-33% | |||||||
Al2O3 | ≤10% | |||||||
Others | ≤3% | |||||||
硬度 | 硬度在643-785HV的颗粒占比 | ≥90% | 平均值在此范围 | |||||
密度 | 比重瓶法21℃下的密度 | 3.6-3.95g/cm3 | ||||||
色斑颗粒 | 色斑颗粒占比（颗粒表面面积超过25%有异物变色的颗粒即为色斑颗粒） | ≤15% | ||||||

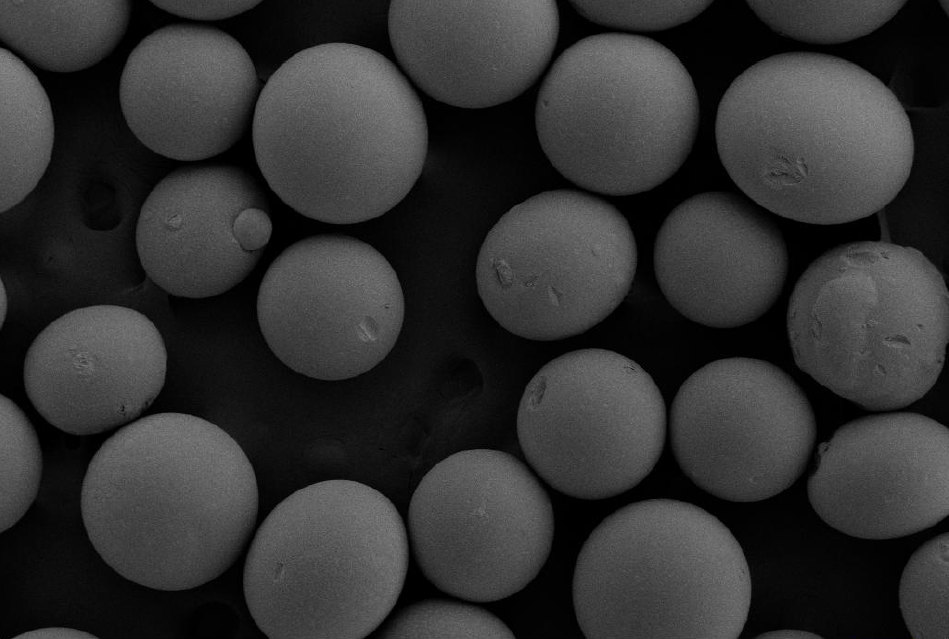

颗粒形状 | 球形度大于0.8的颗粒占比 | ≥65% | ≥65% | ≥70% | ≥70% | ≥80% | ≥80% | ≥80% |
（每平方厘米内）球形度小于0.5的颗粒数量 | ≤4颗 | ≤8颗 | ≤14颗 | ≤27颗 | ≤55颗 | ≤300颗 | ≤600颗 | |
（每平方厘米内）破碎颗粒或角形颗粒数量 | ≤2颗 | ≤4颗 | ≤8颗 | ≤15颗 | ≤20颗 | ≤65颗 | ≤90颗 | |
球形度小于0.5的颗粒占比 | ≤4.6% | ≤5.3% | ≤4.8% | ≤3.9% | ≤4.0% | ≤11% | ≤10% | |
破碎颗粒或角形颗粒占比 | ≤2.3% | ≤2.7% | ≤2.7% | ≤2.2% | ≤1.5% | ≤2.4% | ≤1.5% | |
（每平方厘米内）卫星球颗粒数量 | ≤8颗 | ≤13颗 | ≤38颗 | ≤66颗 | ≤125颗 | ≤174颗 | ≤348颗 | |
（每平方厘米内）带有三个卫星球颗粒数量 | ≤3颗 | ≤6颗 | ≤12颗 | ≤21颗 | ≤40颗 | ≤50颗 | ≤100颗 | |
卫星球颗粒的占比 | ≤9.3% | ≤8.7% | ≤12.9% | ≤9.5% | ≤9.2% | ≤6.4% | ≤5.8% | |
带有三个卫星球颗粒的占比 | ≤3.5% | ≤4.0% | ≤4.1% | ≤3.0% | ≤2.9% | ≤1.8% | ≤1.7% | |
